 IC BẾP GAS ÂM , NỔI LOẠI CAO CẤP

Phụ kiện bếp gas TRƯỜNG SƠN chuyên cung cấp IC Bếp gas

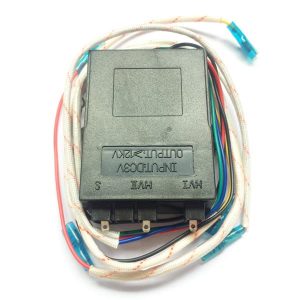

1. Thông số kỹ thuật IC

• Ic 03 dây đánh lửa
• Ic lắp bếp gas âm hoặc bếp gas dương
• Điện đánh cực mạnh 26 lần/giây.
• Nguồn ra: ≥ 12kv
• Nguồn vào: 1.5v
• xuất xứ cty liên doanh

2. Công dụng và tính năng IC

Loại ic đánh lửa không đồng bộ lỗ ghim giắc cắm dây kim sứ. Dể lắp đặt sử dụng nguồn pin 1.5v (DC).

3. Sơ đồ và cách đấu Ic bếp ga 3 lò

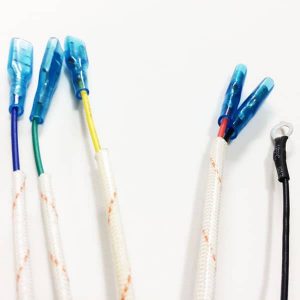

 Ic bếp ga âm dương 3 lò có 4 màu khác nhau bao gồm:

– Hai màu đỏ và đen : dây bó chung nguồn (DC) cực dương (+) đỏ và cực (-) đen.

– Màu xanh dương: ghim vào công tắt (lò 1)

– Màu xanh lá cây: ghim vào công tắt   (lò 2)

– Màu vàng: ghim vào công tắt  (lò 3)

– Màu đen: ghim vào maSS sườn hoăc cực âm ( – )(DC).

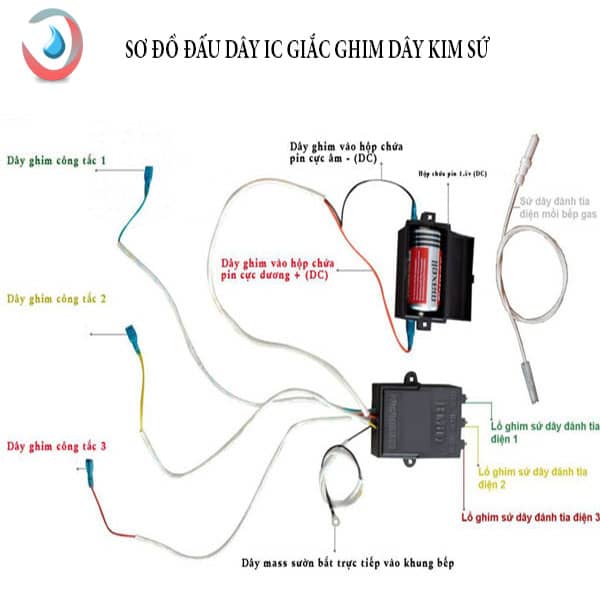

. Sao đây là hình ảnh minh họa sơ đồ đấu dây Ic 3 lò

4. Tóm lại:

Loại Ic bếp gas âm, dương 3 lò này bạn có thể sử dụng cho bếp 2 lò sử dụng giắc ghim. Chỉ cần bỏ bớt 1 giắc công tắt xanh hay đỏ vàng thế là xong.
Sao đây là sơ đồ Ic bếp ga âm, dương 2-3 lò các bạn xem
